免维护旋转补偿器

产品简介:旋转补偿器的作用是借其旋转来吸收热力管道的热位移，以起到热补偿的作用。因此旋转筒结构是否合理是至关重要的。高压自密封旋转补偿器的整体优点，技术上采用完全不同其他补偿器的非传统原理。
型号:YTXZ
在线订购

免维护旋转补偿器(图1)

免维护旋转补偿器由封座外套、柔性石墨填料、螺母螺栓N个压簧组合、填料压盖及弹簧压紧法兰构成：所述填料压紧法兰与压紧上法兰之间设有压簧，压紧法兰纵截面为U型的槽圈。U型槽圈中以及内导管右端面两个定环之间设有与变径管相配合运动的滚珠式滚动环。

免维护旋转补偿器和旋转补偿器产品使用都是靠填料腔内的柔性填料进行密封。产品使用过程中每旋转一次填料就会磨损一点，当磨损量达到一定值时，产品就会出现泄漏。

免维护式旋转补偿器的密封填料采用目前国内先进的填料，耐温-60℃—800℃，由于补偿器的内套管外部和外套管内部焊有挡环，两挡环之间装设有在减小摩擦力的(滚动环)滚珠，减小了内套管对密封填料的磨损。

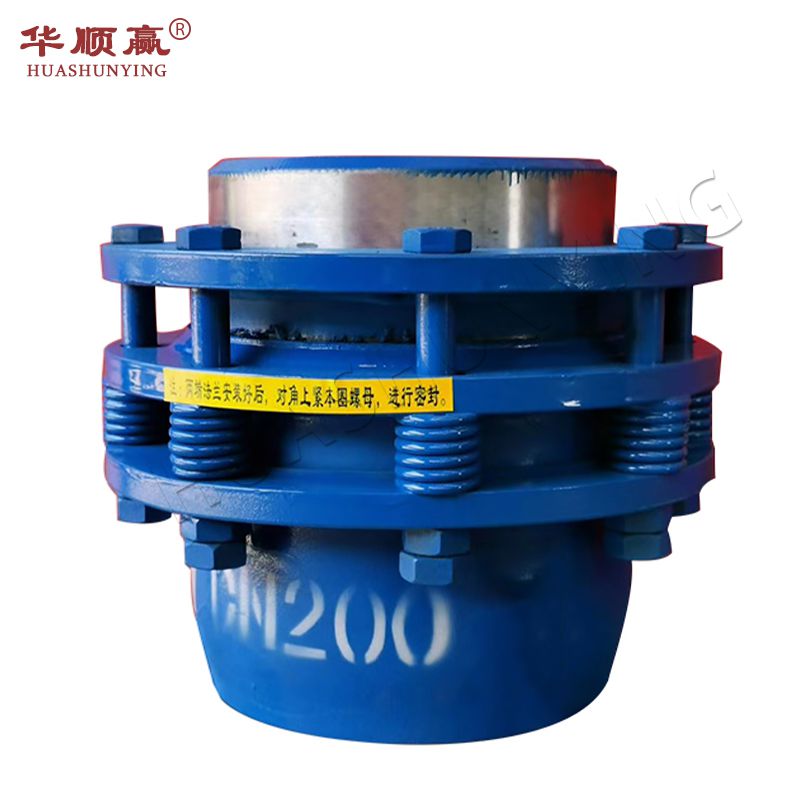

免维护旋转补偿器(图2)

免维护旋转补偿器特点及用途
　　免维护旋转补偿器主要用于大距离补偿，立体型管网、空间管网中，在管网转弯处不需要设置固定支架，而靠徊转补偿器的角徊转来吸收管网中的热胀冷缩量，安装简单、方便、成本低。
　　由旋转内筒、填料压盖、紧固法兰、弹簧法兰、弹簧、导向定心环、成型柔性石墨密封填料、密封压环、密封座外壳、端接管、螺栓、螺母构成。该产品的特点无推力、免维护、补偿量大、不泄漏。

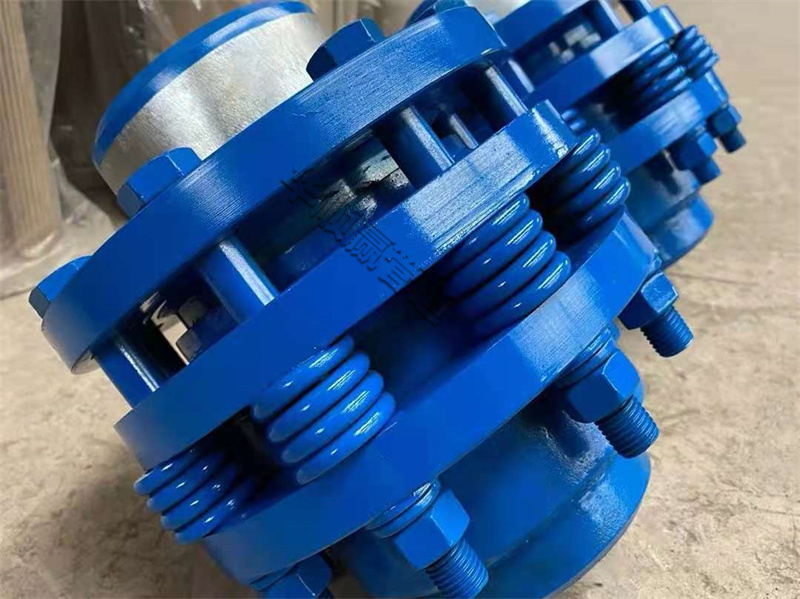

免维护旋转补偿器(图3)
