三维球形补偿接头

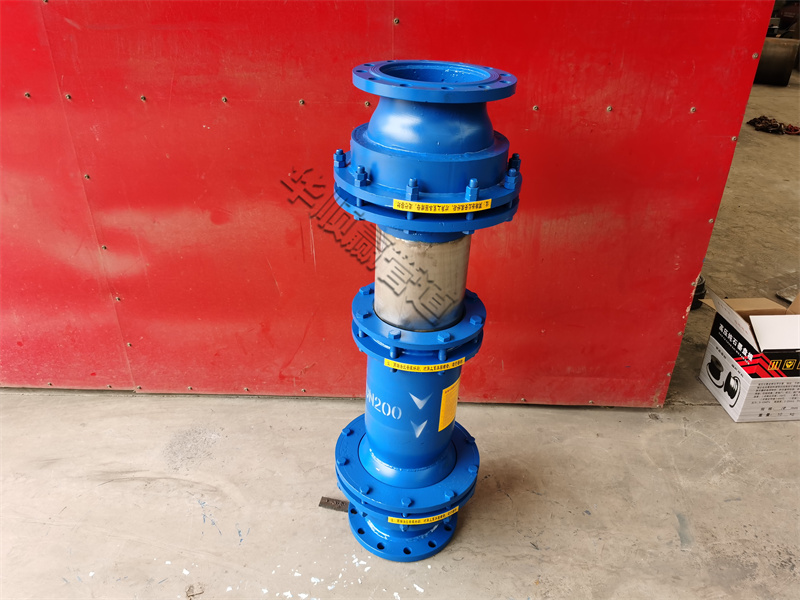

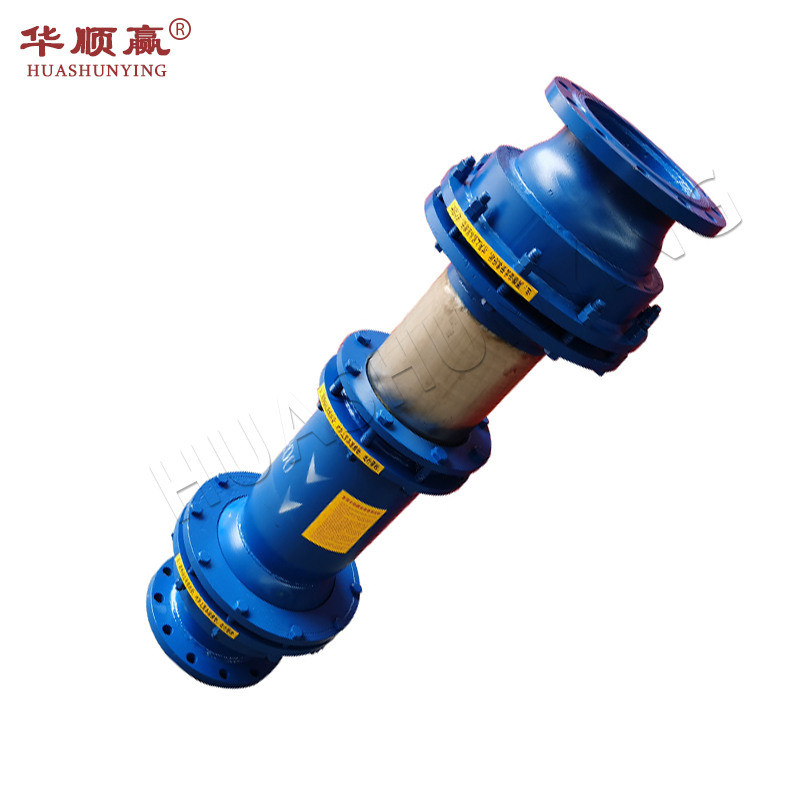

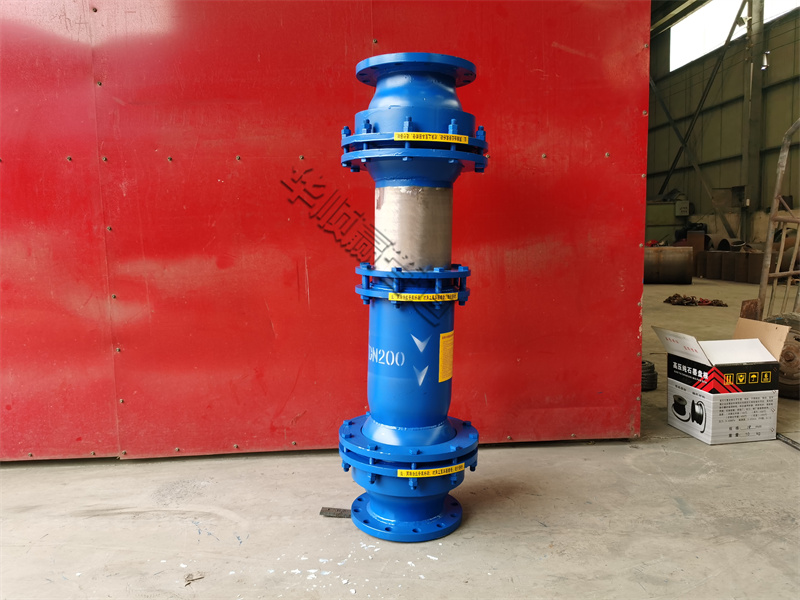

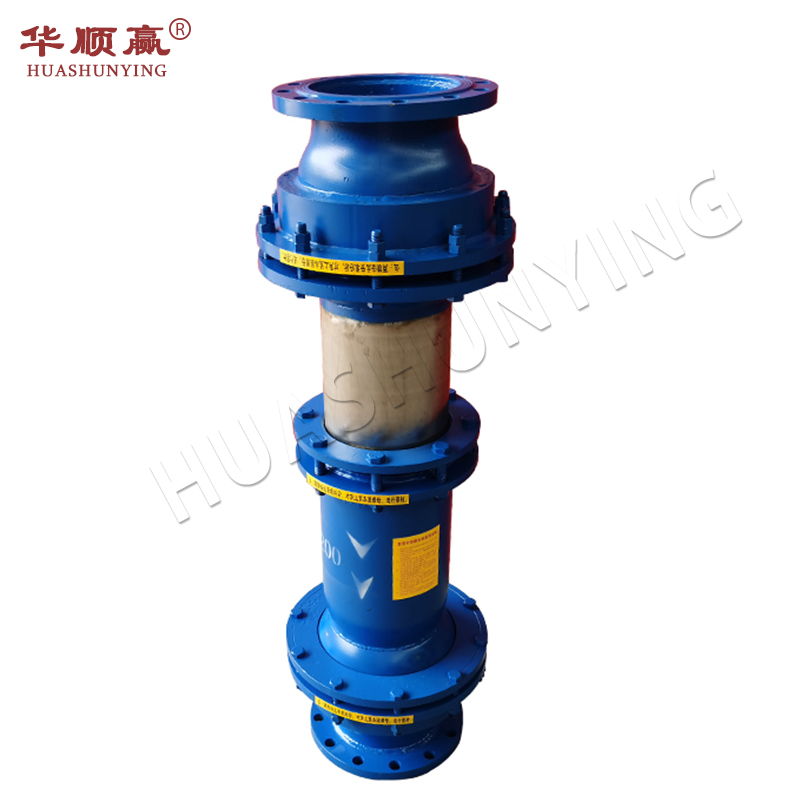

三维球形补偿器由两个球形结构元件和一个套筒结构元件所组成。球形结构元件作径向挠曲的角向位移，套筒结构元件作轴向的线位移。

　　本球形结构元件和套筒结构元件均可以独立安装。独立安装时，球形结构元件能解决管道弯曲补偿，套筒结构元件能解决管道轴向伸缩补偿。

　　当两个球形结构元件和一个套筒结构元件组合时，形成能同时吸收三维膨胀量的肘节结构。

　　三维球形补偿器偏转角度大、轴向位移大、能有效的吸收锅炉较大的向下位移量。

　　三维球形补偿器选择时，如水平安装，主要吸收锅炉向下位移量，即三维球形补偿器角向位移量，此时应该选用角向补偿量大、轴向的位移量小的三维球形补偿器。反之，垂直安装，主要吸收的也是锅炉向下位移；即三维球形补偿轴向位移量，此时应选用角向补偿量小，轴向的位移大的三维球形补偿器。

　　三维球形补偿器的编制规格按公制定为DN200~DN600共9种；编制规格按英制定为：18"、20"、22"、24"、26"、28"、30"、32"共8种；编制规格按长度定为：1200~3000共5种；总规格合记为85种。

应用范围
　　三维球形补偿器是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，具体用途如下 ：
　　1、用于热力管道中，补偿热膨胀。
　　2、用于火箭发射台、飞机排气设施上，补偿冲击膨胀。
　　3、用于冶金设备（如高炉、转炉、电炉、加热炉等）的汽化冷却系统中，作万向接头用。
　　4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。
