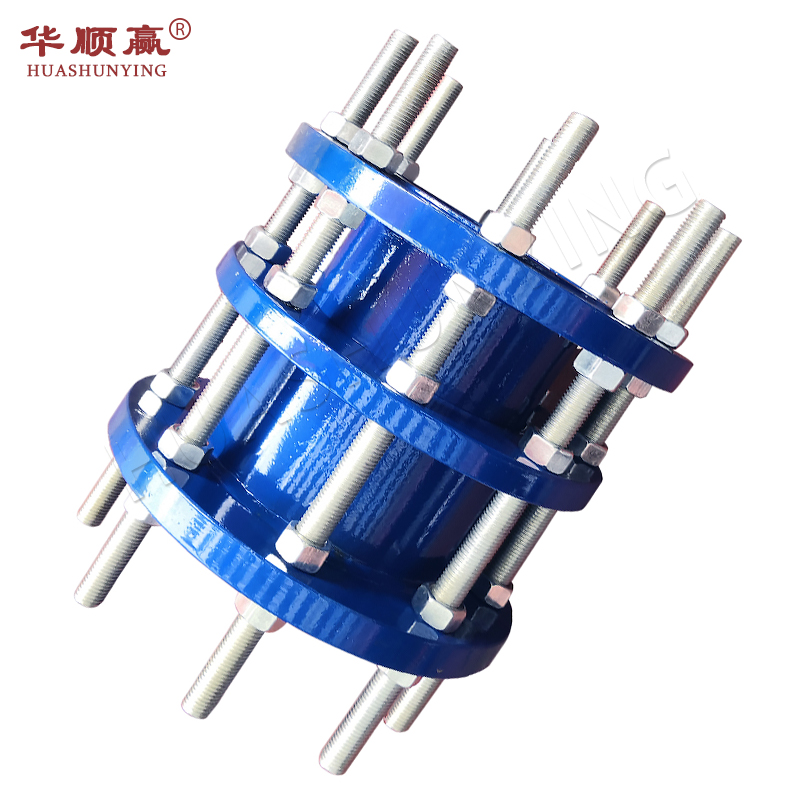

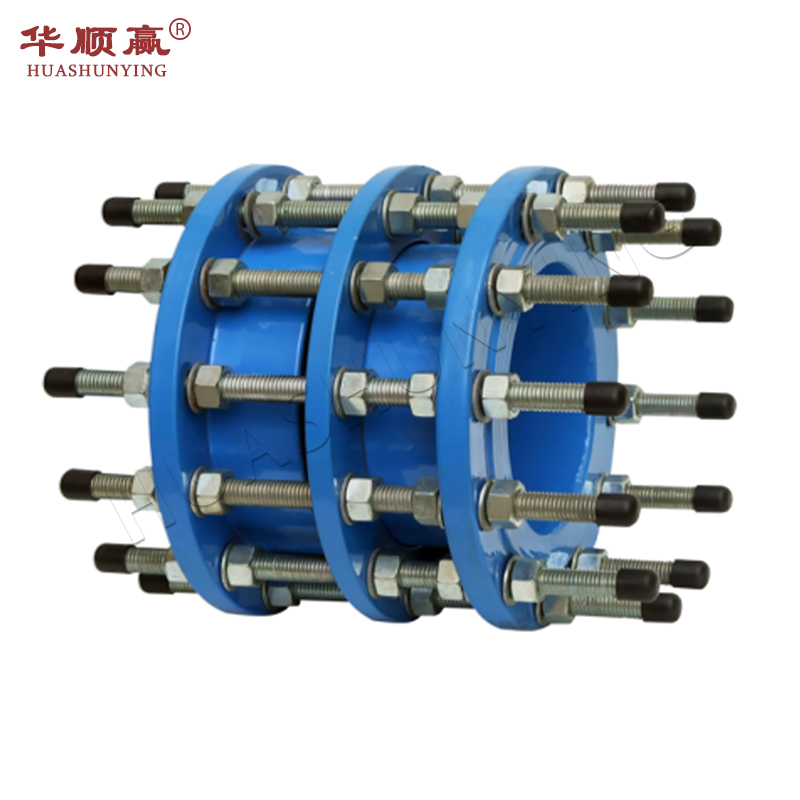

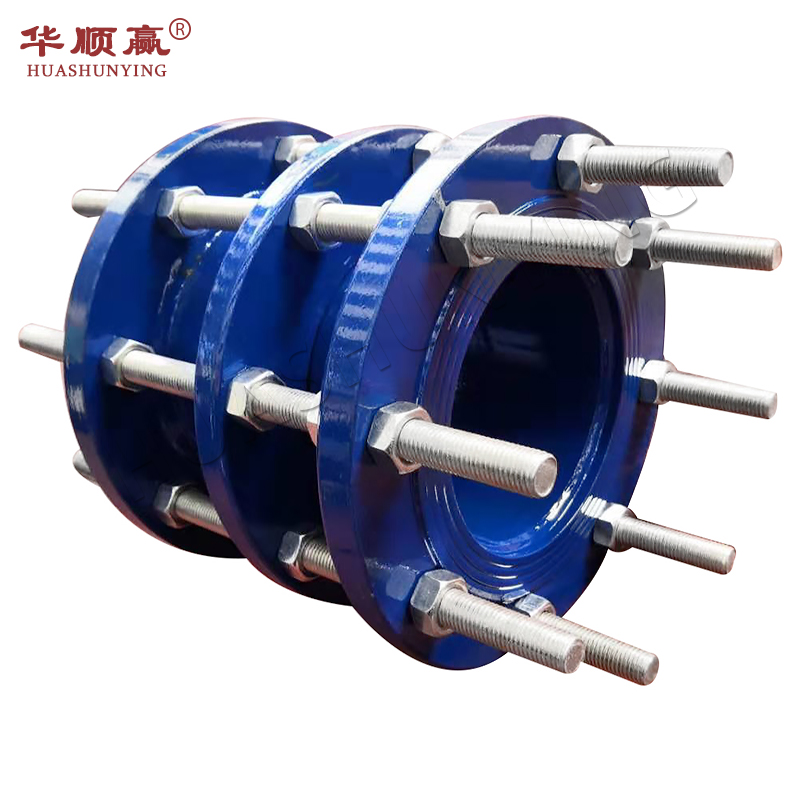

C2F(VSSJAF)型双法兰传力接头是由法兰松套伸缩接头和短管法兰,传力螺杆等构件组成,能降低被连接件的压力推力(盲板力)和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松 套连接。 C2F(VSSJAF)型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
![VSSJAF(C2F)双法兰传力接头(图1) VSSJAF(C2F)双法兰传力接头(图1)](/uploads/ueditor/20210630/1-210630133525451.jpg)
![VSSJAF(C2F)双法兰传力接头(图2) VSSJAF(C2F)双法兰传力接头(图2)](/uploads/ueditor/20210630/1-21063013360R29.jpg)
![VSSJAF(C2F)双法兰传力接头(图3) VSSJAF(C2F)双法兰传力接头(图3)](/uploads/ueditor/20210630/1-210630133552W3.jpg)
全螺栓双法兰伸缩传力接头:
![VSSJAF(C2F)双法兰传力接头(图4) VSSJAF(C2F)双法兰传力接头(图4)](/uploads/ueditor/20210630/1-210630133616307.jpg)
![VSSJAF(C2F)双法兰传力接头(图5) VSSJAF(C2F)双法兰传力接头(图5)](/uploads/ueditor/20210630/1-21063013362B05.jpg)
双法兰传力接头技术参数:
![VSSJAF(C2F)双法兰传力接头(图6) VSSJAF(C2F)双法兰传力接头(图6)](/uploads/ueditor/20210630/1-210630133U1H2.jpg)
双法兰传力接头在工作时注意什么
在双法兰传力接头焊接时影响管道密封性大的是焊接热影响区,是指焊缝附近两侧金属因焊接热的作用,而发生的金相组织和力学性能的变化区域。由于焊缝附近各点的受热情况不同,热影响区可 分为熔合区和过热区、正火区和部分相变区等。
双法兰传力伸缩接头焊接由于各点离焊缝的中心距离不同,所以焊缝的高温度也不同。又因热传导需要一定的时间,所以各点是在不同的时间到高温度点的,但总的来看焊接过程中,焊缝的形成是 一次冶金过程,焊缝附近区域的金属相当于收到了一次不同规范的热处理,必然会产生相应组织与性能的变化。
1、双法兰传力伸缩接头在安装之前需要检查传力接头的型号和尺寸,看传力接头是否与当前管道或阀门配套通用;
2、确定介质流动方向,传力接头在安装时对方向也有一定的要求,有所谓的进口和出口,如果安装错误会导致传力接头的损坏;
3、必须保证在传力接头的可工作大限位范围内进行安装,传力接头虽然对管道有一定的位移作用,但是其位移量很小,安装时不能超过其位移量;
4、安装时必须保证传力接头的完好,不能出现内部或外部的机械损伤等问题;
5、传力接头内部的橡胶密封装置必须完整,在安装的过程中,橡胶密封装置十分关键,如果有必要,可加装橡胶圈进行密封;
6、管道及传力接头安装之后,必须将限位装置调整到合适的位置,保证传力接头的限位装置正常使用;
7、正式工作时,进水压力要恒定增加,避免直接加压到限位压力,防止压力过大导致传力接头位置的爆裂。
