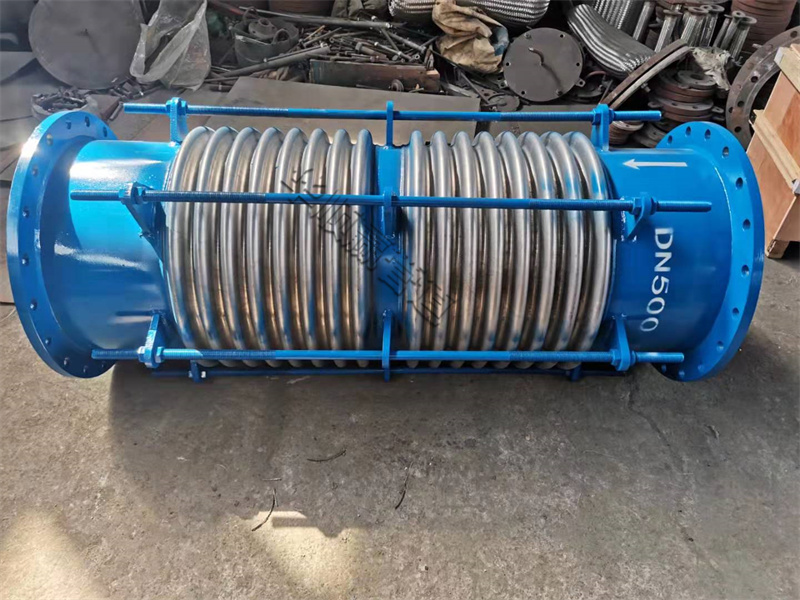

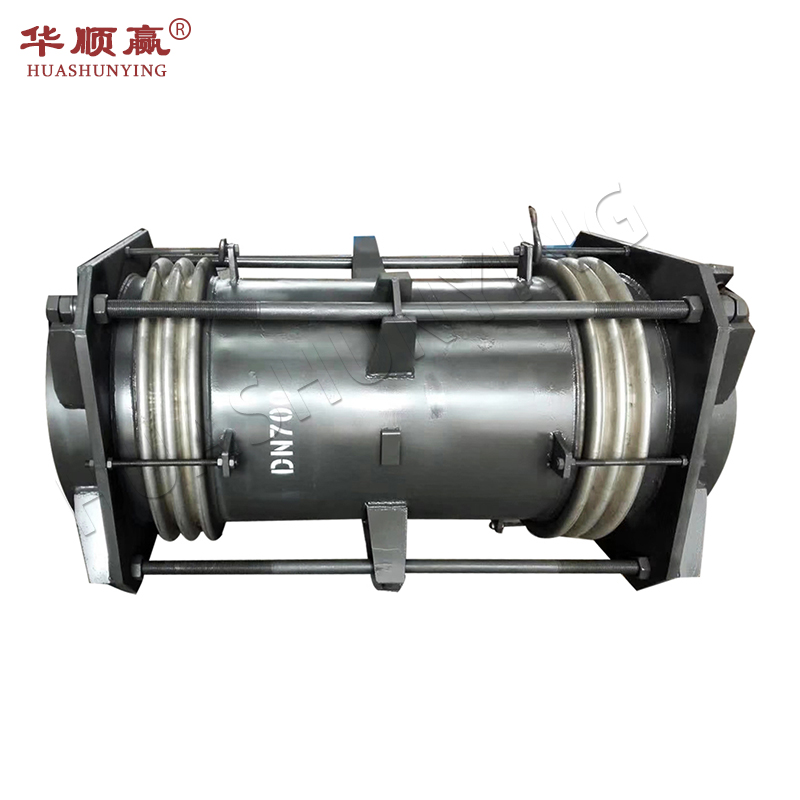

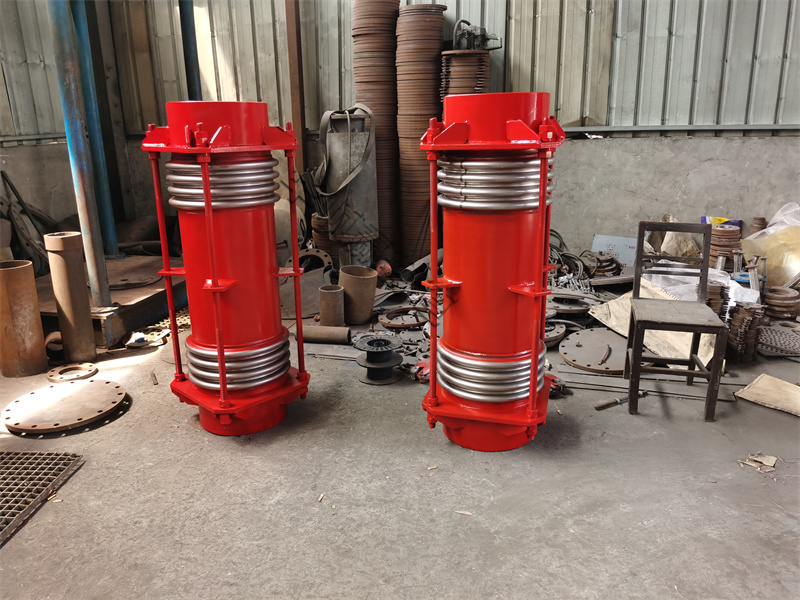

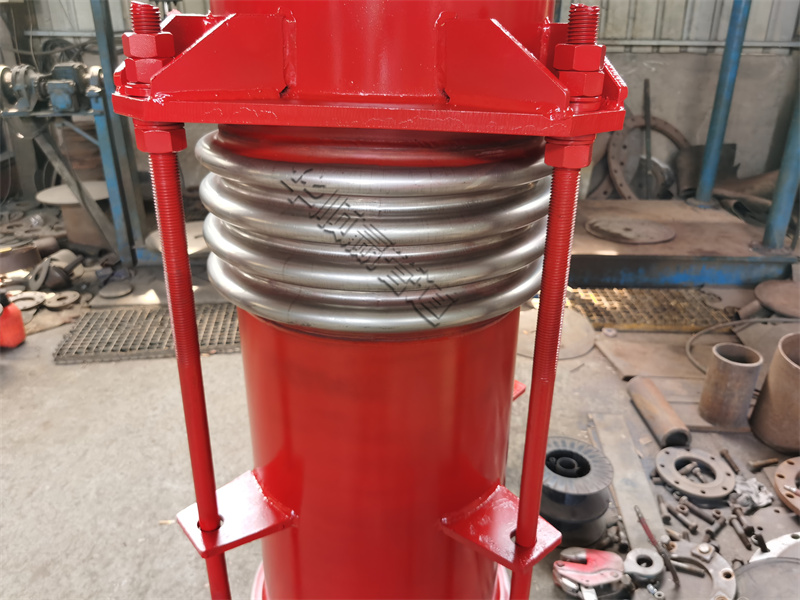

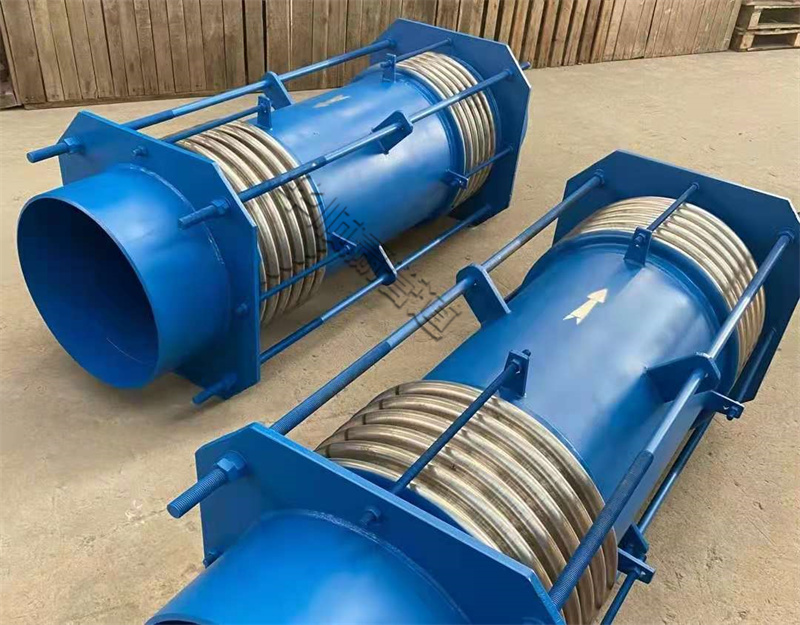

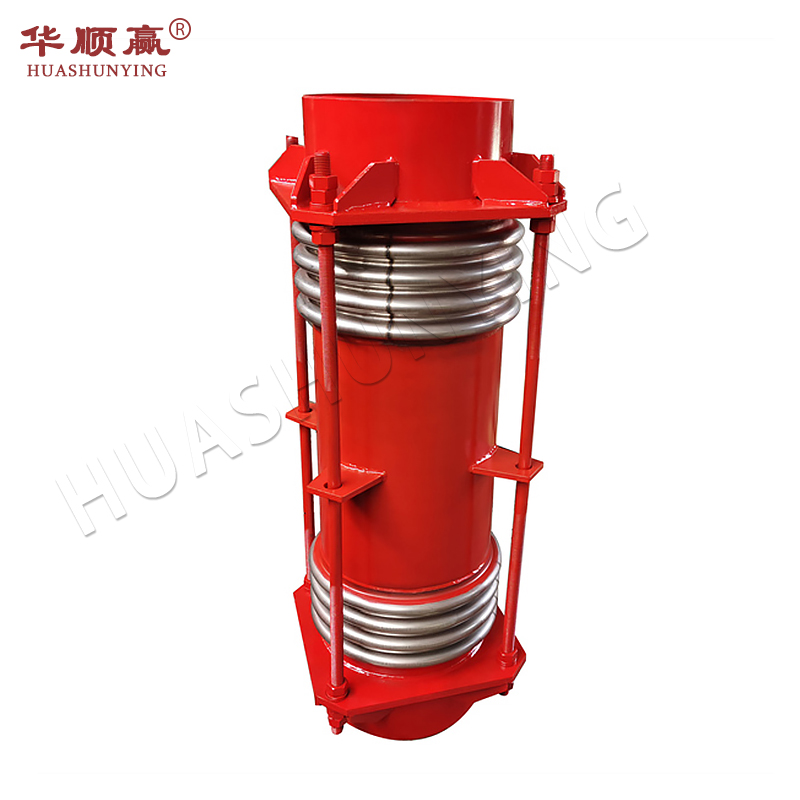

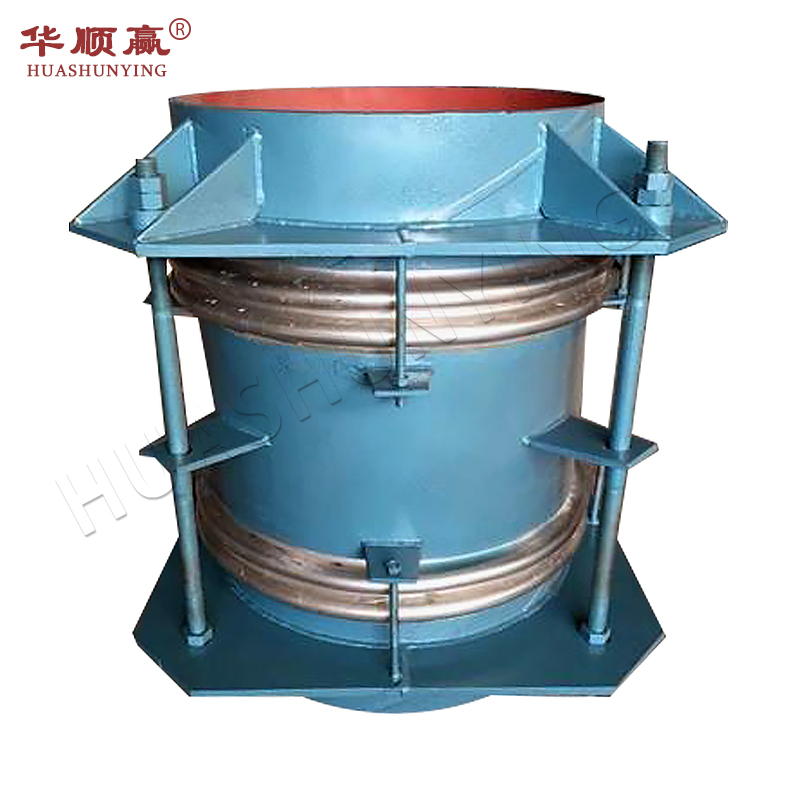

横向大拉杆波纹管膨胀节简介
该膨胀节是由中间管连接的两个几何参数和波数相同的波纹管及拉杆、端板组成的挠性部件。主要用于补偿单平面或多平面弯曲管段的横向位移。适用于"L"型和"Ｚ"型管系。由于拉杆能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此膨胀节两端的管道可使用中间固定支架或导向支架，降低施工成本，提高施工效率。
我公司生产的横向大拉杆波纹膨胀节采用高美国EJMA标准优化设计，具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。已为国内外多家大型水泥厂、钢厂、电厂、化工厂等重点行业企业配套，产品质量稳定可靠。

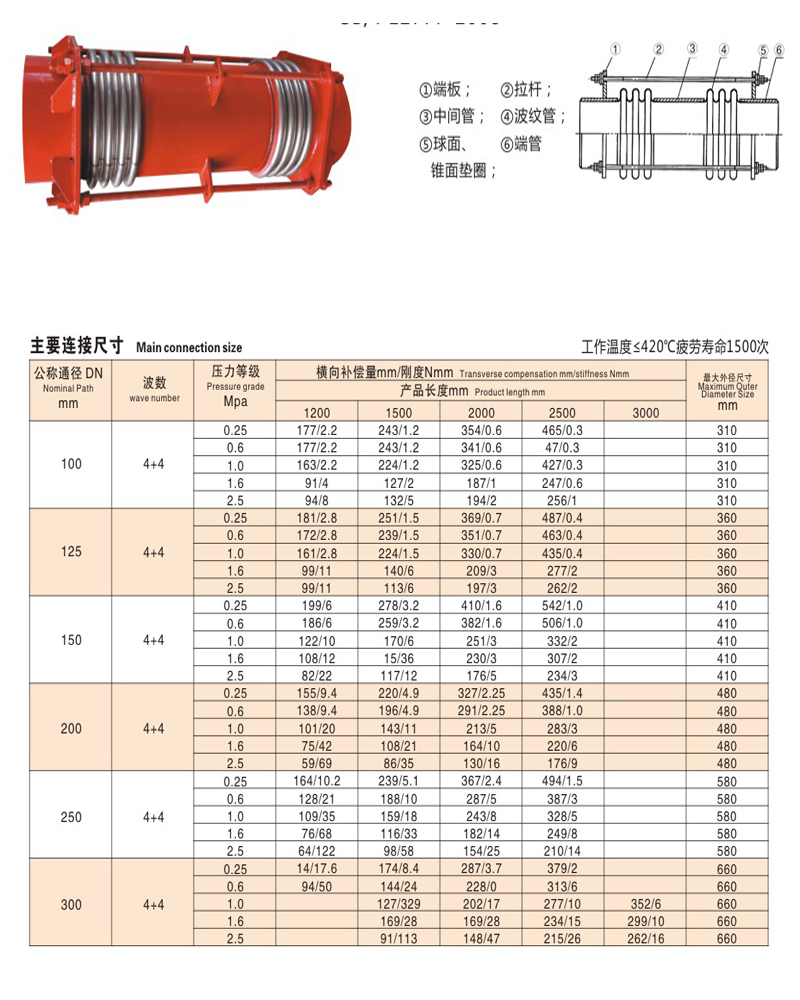

横向大拉杆波纹补偿器技术参数：
横向大拉杆波纹管膨胀节性能特点：

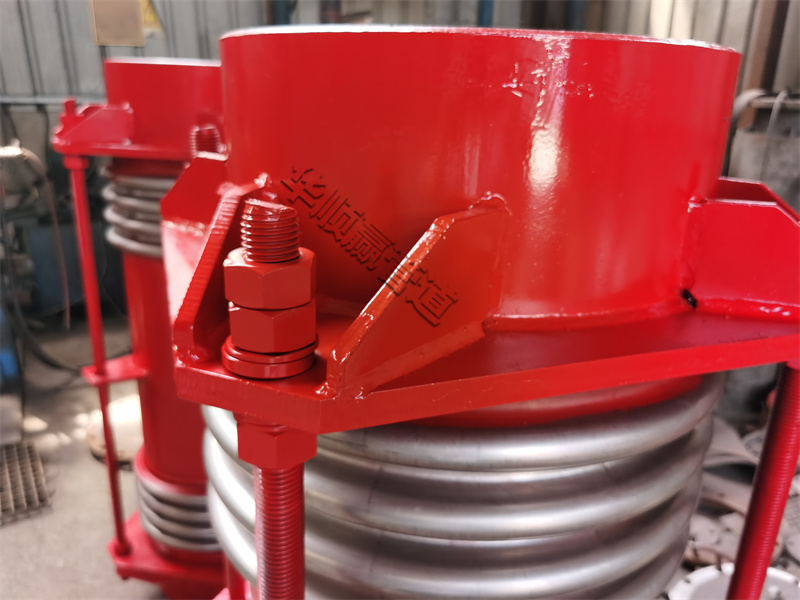

由中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，主要吸收横向位移，也可用于补偿轴向、横向、角向以及由这三种形式合成的任意方向的位移。推荐使用将复式拉杆型膨胀节安装在呈90°的Z形管道的中间短管臂内以补偿两端长管线轴向位移。
横向位移是波纹管一端和另外一端纵轴垂直方向上的相对位移。单式波纹管可以有横向位移，但是位移量是很小的。一个很好的解决方法是如图2采取复式波纹管。结果是横向位移补偿量增大并且作用力减小。
横向大拉杆波纹管膨胀节应用范围： 主要用于”L”型和”Z”型管系中：
