波纹膨胀节

松套法兰不锈钢金属膨胀节

产品简介:松套法兰波纹膨胀节是在JDZ轴向波纹补偿器的基础上升级出来的产品，活套法兰波纹管去掉了补偿器上的限位拉杆，一端采用了松套法兰，从而解决了法兰不同心难安装问题。
产品型号:JDZ-H
在线订购

松套法兰不锈钢金属膨胀节是用以利用波纹管膨胀节的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。

由于不同类型的波纹膨胀节补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。对同时存在多种位移的波纹膨胀节，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。也就是说，波纹补偿器公称位移的检测是对总等效轴向位移检测。

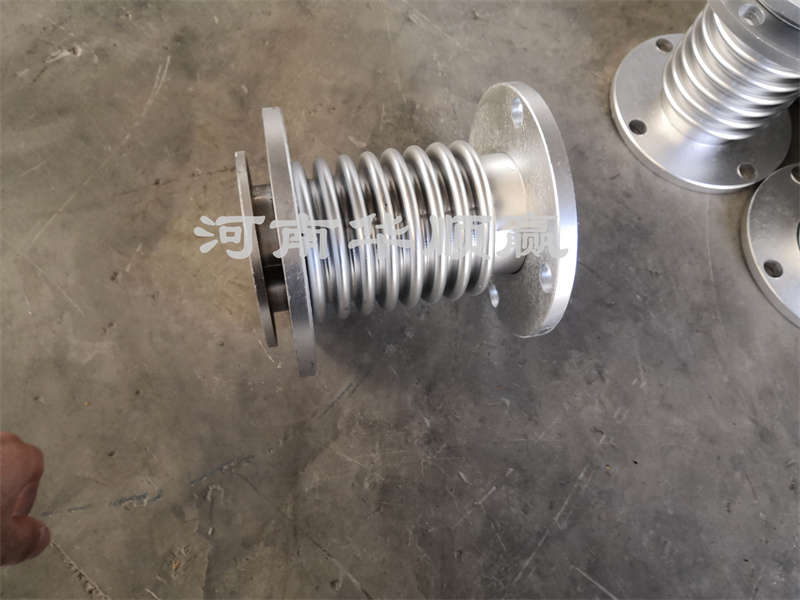

松套法兰不锈钢金属膨胀节(图1)

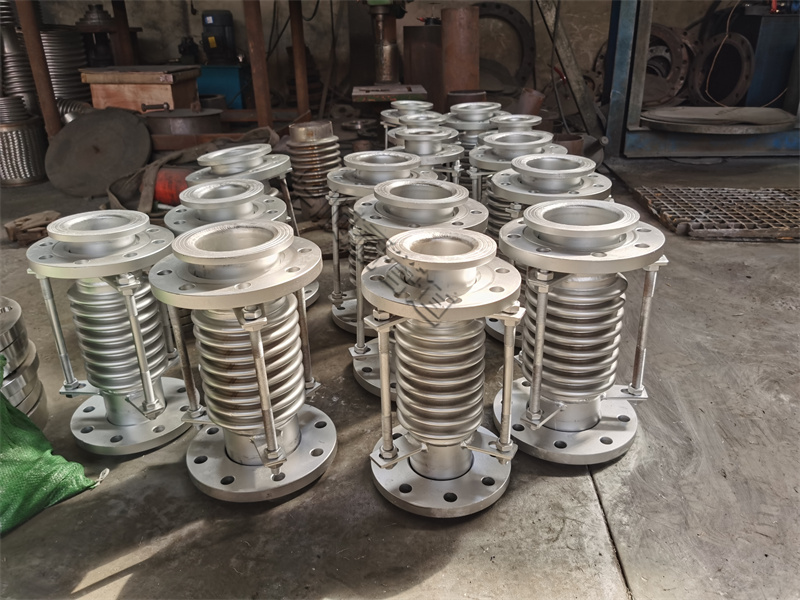

松套法兰不锈钢金属膨胀节(图2)

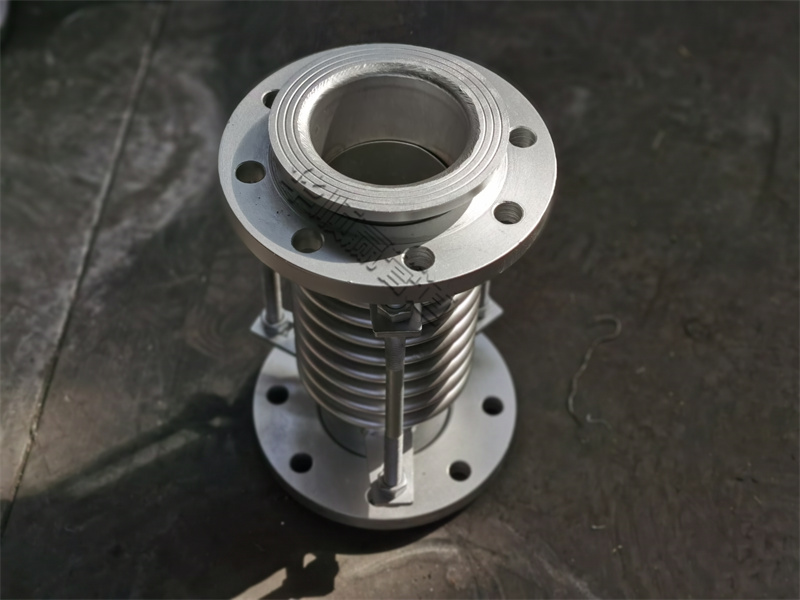

松套法兰不锈钢金属膨胀节(图3)

松套法兰不锈钢金属膨胀节(图4)

不锈钢膨胀节的公称位移，实际上就是波纹管给定的名义位移变形的能力。对于用波纹管制成的膨胀节(补偿器）、补偿器而言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表示在一定条件下，产品所具有的最大的补偿能力。波纹管在正常工作时，要吸收系统位移而产生位移变形，同时还要保证一定次数的正常安全工作位移循环次数。因此波纹管在设计时，根据每一个波可以承受的位移大小，设计有一定的波纹数，当每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管膨胀节可以正常的工作。设计合理时，可以保证一定的设计工作位移循环寿命次数。在JB/T 6169-92“金属波纹管”标准中，对此项性能的检测做出了规定。
