波纹膨胀节

JJL单式铰链波纹膨胀节

产品简介:角向铰链型补偿器由波纹管、端管相连的铰链板组成的挠性部件。一般为两个角向铰链型或两个万向铰链型与一个角向铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中，主要以角偏转的方式补偿多平面弯曲管段的合成位移。
产品型号:JJL
在线订购

角向铰链型补偿器由波纹管、端管相连的铰链板组成的挠性部件。一般为两个角向铰链型或两个万向铰链型与一个角向铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中，主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于销轴和铰链板能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。为保证客户未来产品使用无缺陷，我司出厂所有角向铰链型产品铰链板厚度绝对达到安全要求，保证承受未来工作过程中造成的重大管道压力推力。

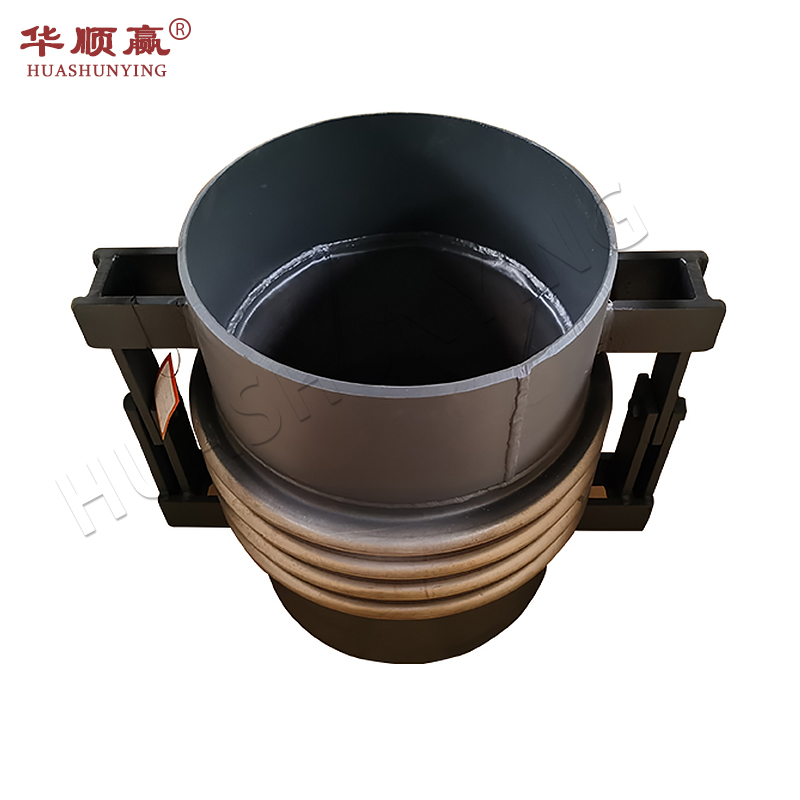

JJL单式铰链波纹膨胀节(图1)

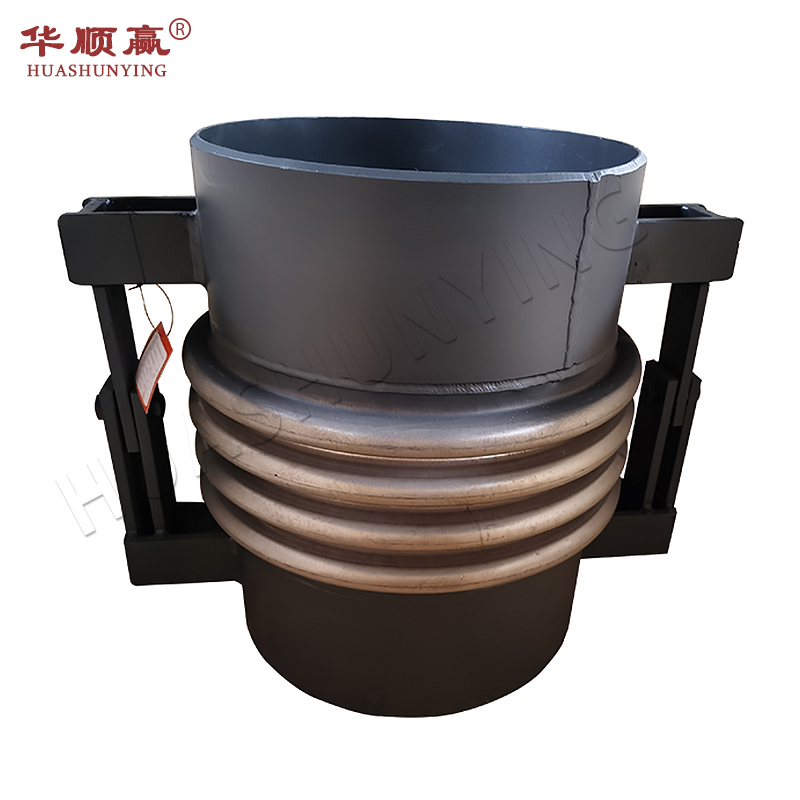

JJL单式铰链波纹膨胀节(图2)

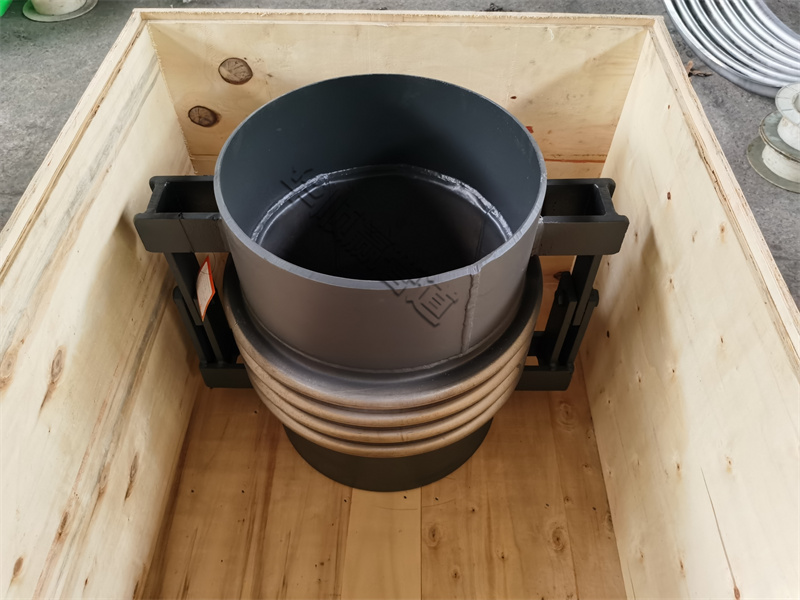

JJL单式铰链波纹膨胀节(图3)

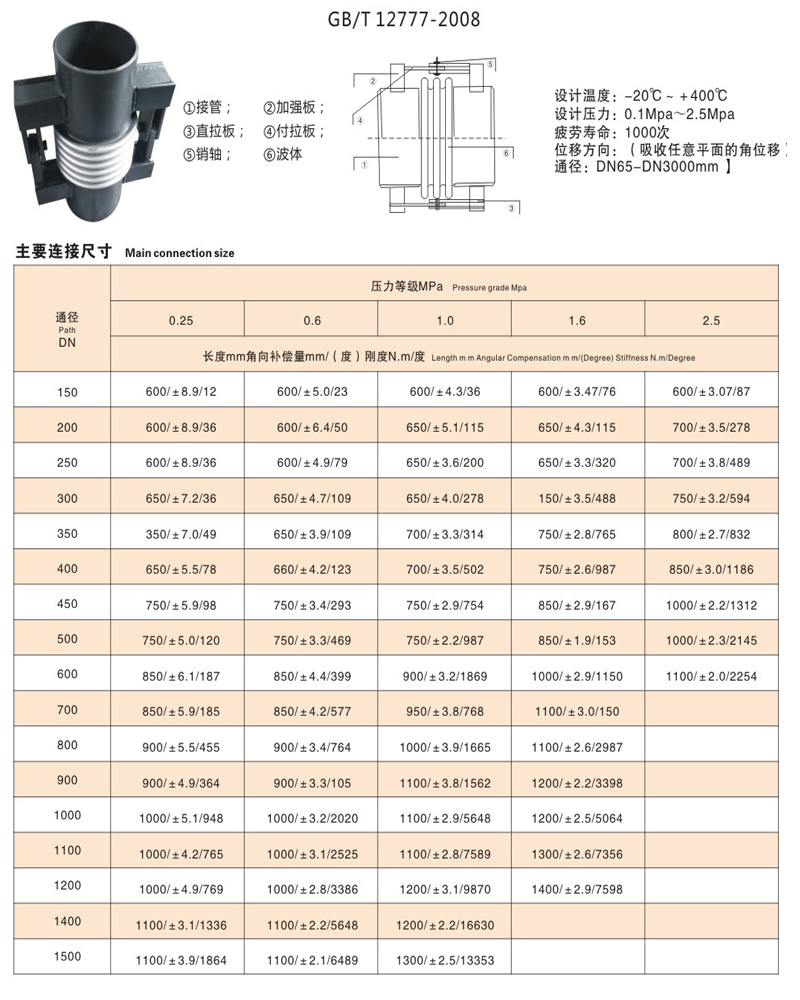

单式万向铰链膨胀节技术参数：

JJL单式铰链波纹膨胀节(图4)

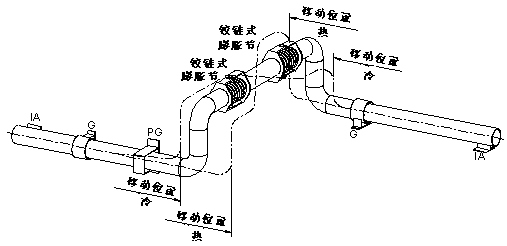

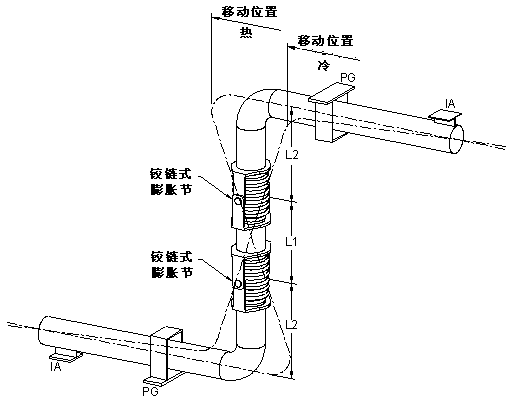

单式铰链补偿器安装示意图：

JJL单式铰链波纹膨胀节(图5)

JJL单式铰链波纹膨胀节(图6)

铰链型波纹补偿器角向补偿量非常大，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。该产品角向补偿量很大。性能稳定，使用寿命长。两端连接方式均为焊接。

角向铰链型波纹管膨胀节性能特点：单式铰链型波纹膨胀节通过其角度的变化来吸收管线、输送通道或容器等沿其轴向方向因热膨胀或收缩所引起的角向位移。通常两件或三件组合使用，补偿量与两件产品间距离成正比，其优点是体积小，重量轻，产品压力推力由铰链构件承受, 角向铰链波纹补偿器可以补偿管线在任意方向的角位移。
角向铰链型波纹管膨胀节应用范围：主要应用于各种复杂管系，补偿管系的角向位移，如L型管道、Z型管道、U型管道等。
