JWJ万向铰链补偿器

产品简介:万向铰链补偿器多用来补偿立体管系的位移，由于其独特的结构，管系支架不承受内压推力，只承受补偿器的弹力。使用时与平面铰链布置方法相同。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。
产品型号:JWJ
在线订购

万向铰链型波纹膨胀节由波纹管、平衡环及两对与平衡环和端管相连的铰链板组成的挠性部件。一般为两个万向铰链型或两个万向铰链型与一个单式铰链一起配套组使用，适用于"L"型和"Ｚ"型管系中，主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。为保证客户未来产品使用无缺陷，我司出厂所有万向铰链型产品铰链板及平衡环的厚度绝对达到安全要求，保证承受未来工作过程中造成的重大管道压力推力。

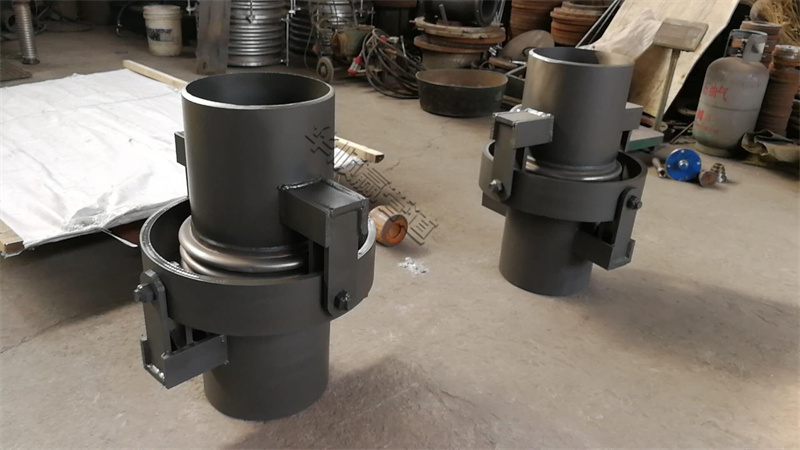

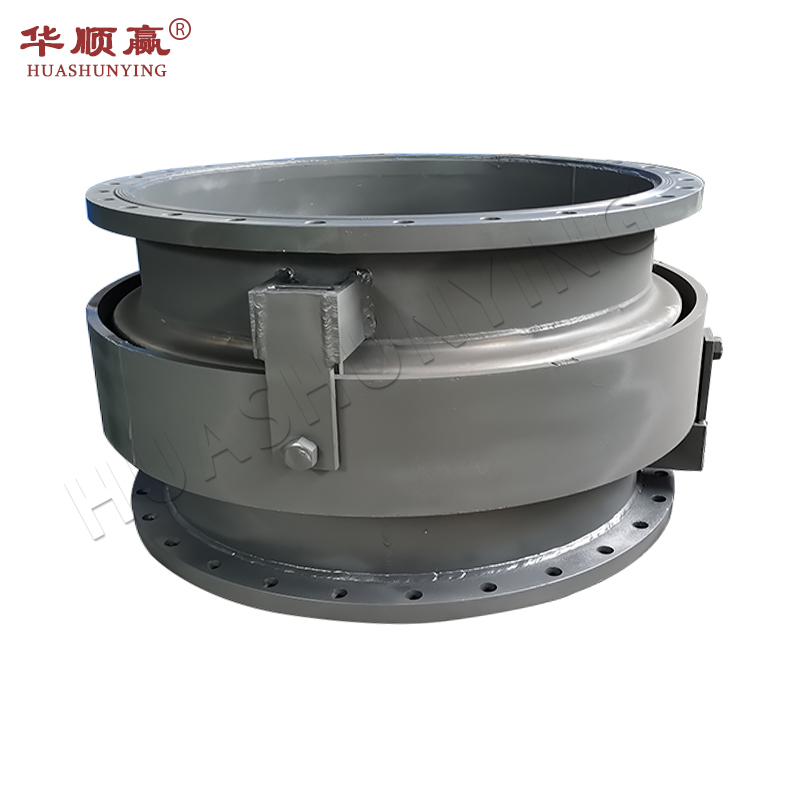

JWJ万向铰链补偿器(图1)

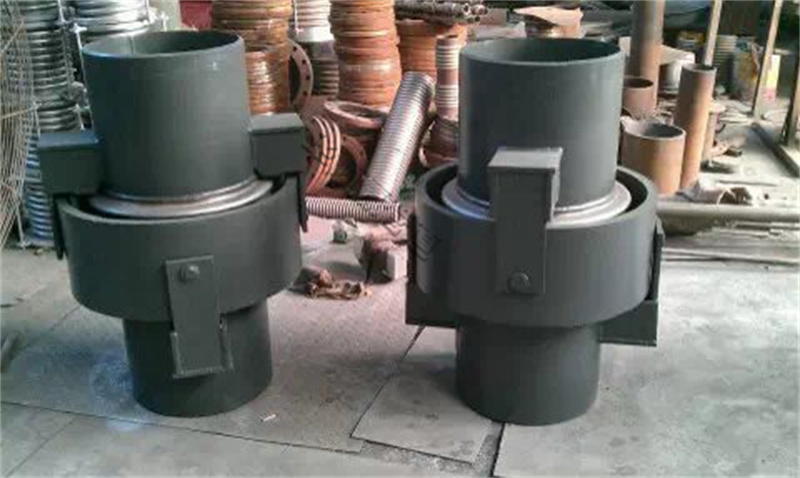

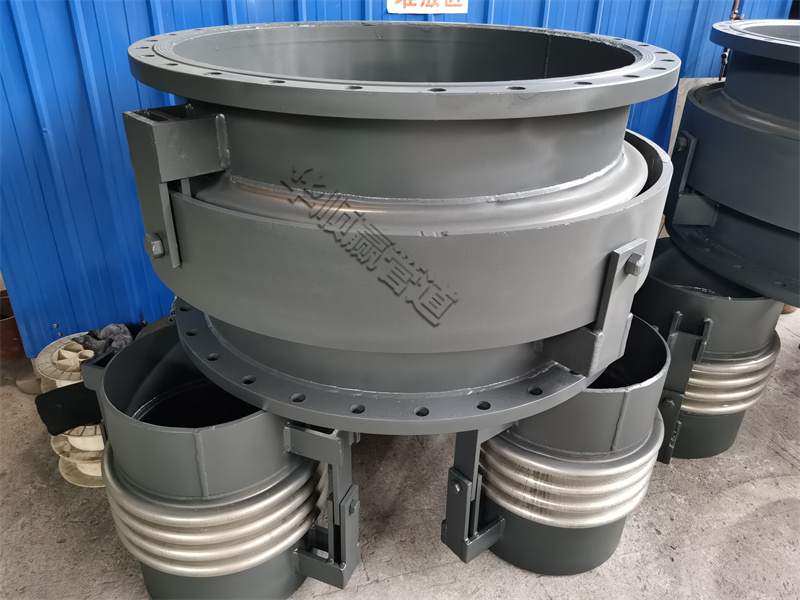

JWJ万向铰链补偿器(图2)

JWJ万向铰链补偿器(图3)

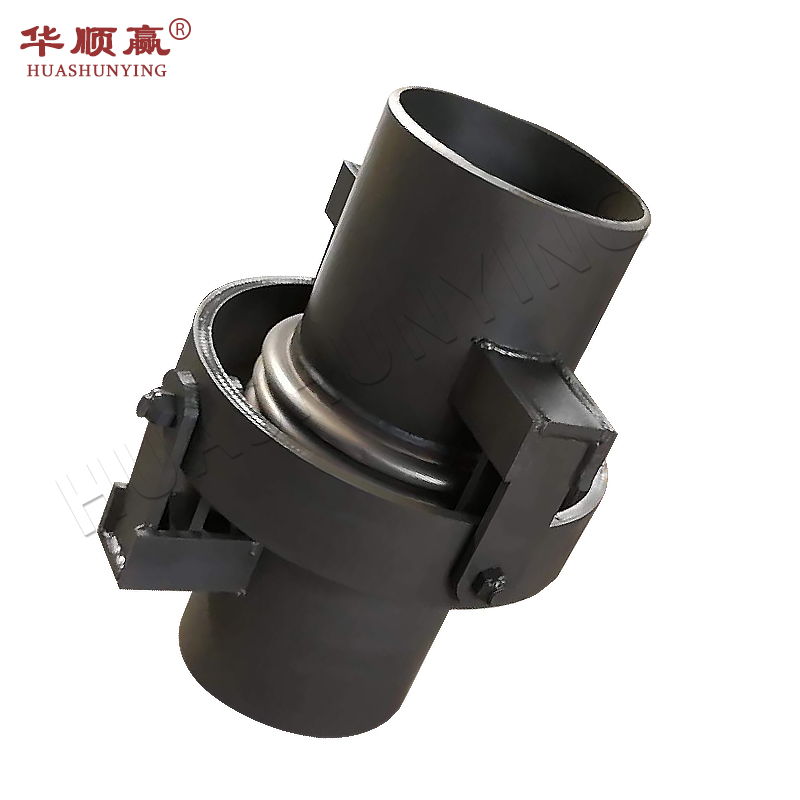

JWJ万向铰链补偿器(图4)

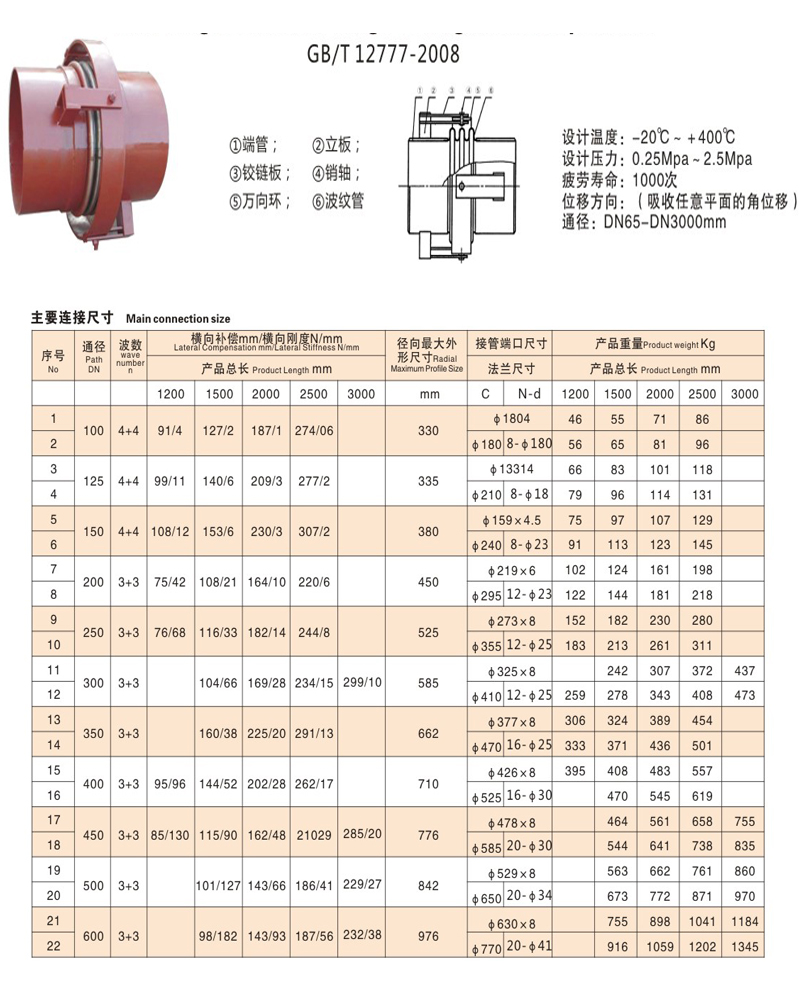

万向铰链补偿器金属参数：

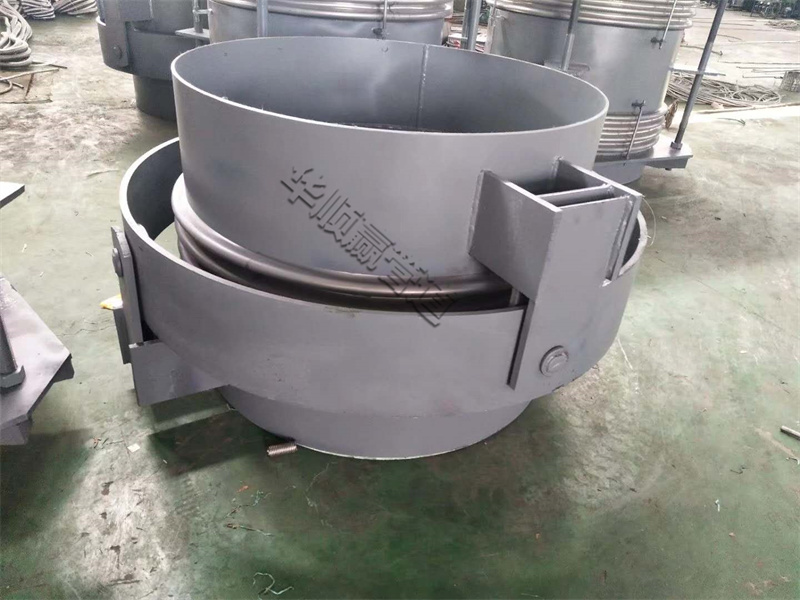

JWJ万向铰链补偿器(图5)

万向铰链补偿器通过一个万向轴和销轴的作用，实现了管道在任意平面内的角向位移。销轴还能在一定程度上起到一个限位的作用，避免损坏波纹管。并且结构合理，运行稳定，极大减少了管道线路的后期维护。万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环，在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，同样吸收横向位移时需二个或三个组合使用。
