AF法兰式伸缩接头丨法兰适配器

产品简介:AF(VSSJA)型法兰式松套伸缩接头安装简要说明：VSSJA型法兰式伸缩式接头，适用于一边与法兰连接，一边与管子插接，勿需焊接，勿需焊接，结构合理，密封可靠，安装快速方便。
型号:AF
在线订购

法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节、法兰适配器。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成，它采用和压盖松套伸缩接头相同的密封原理，连接方式一端为法兰连接，另一端为承插连接，适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心，从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。

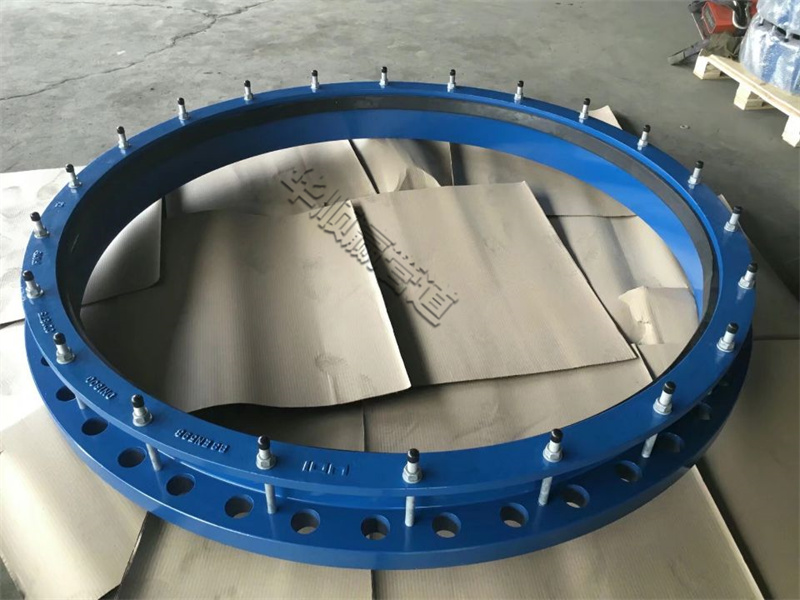

AF法兰式伸缩接头丨法兰适配器(图1)

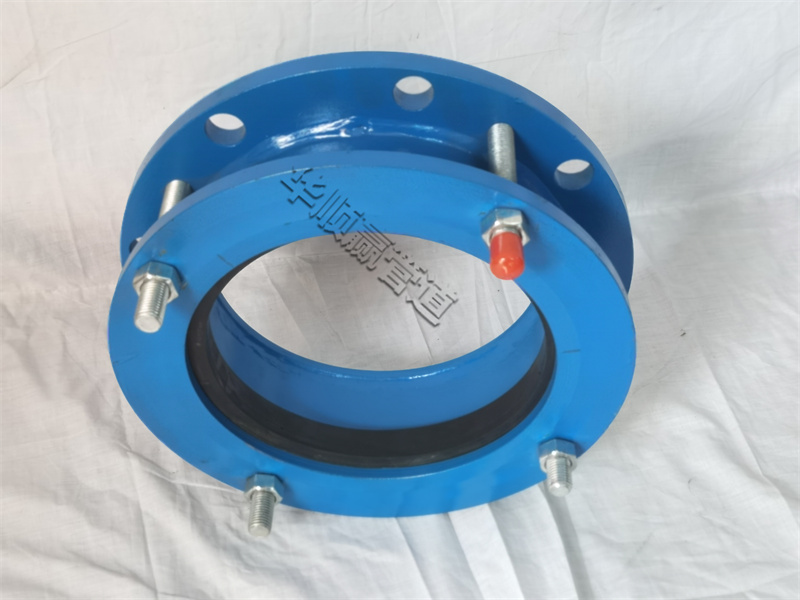

AF法兰式伸缩接头丨法兰适配器(图2)

AF法兰式伸缩接头丨法兰适配器(图3)

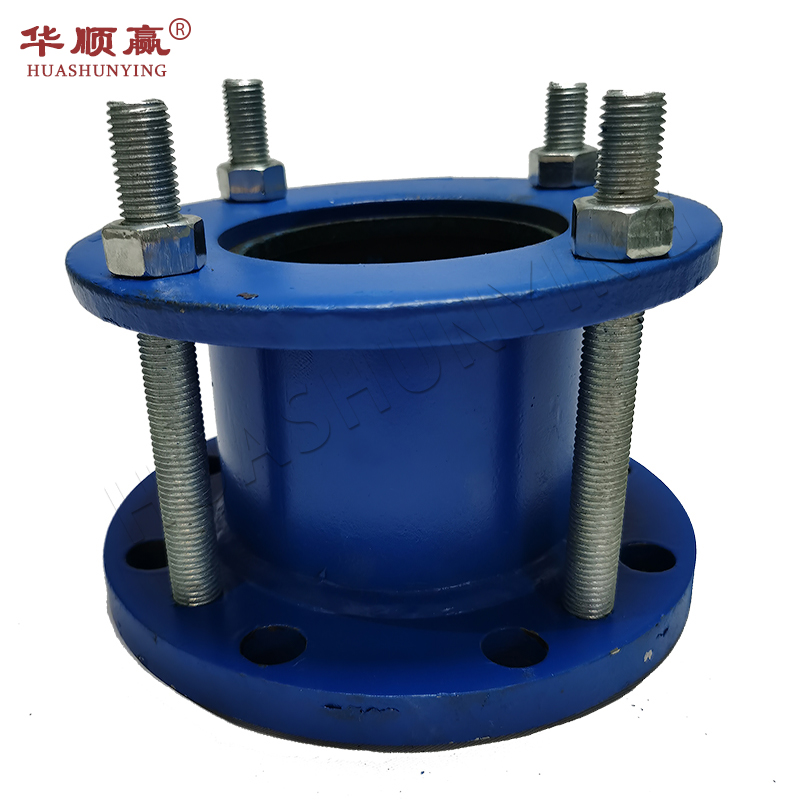

AF法兰式伸缩接头丨法兰适配器(图4)

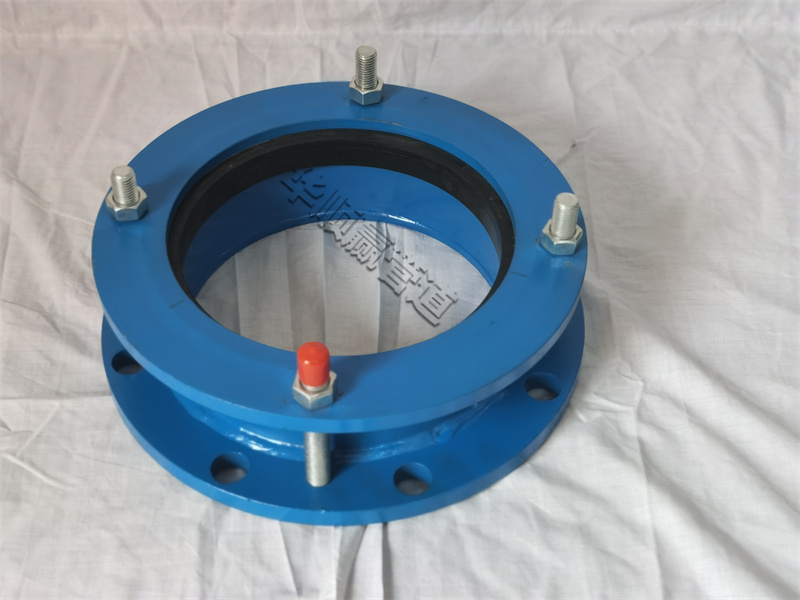

AF法兰式伸缩接头丨法兰适配器(图5)

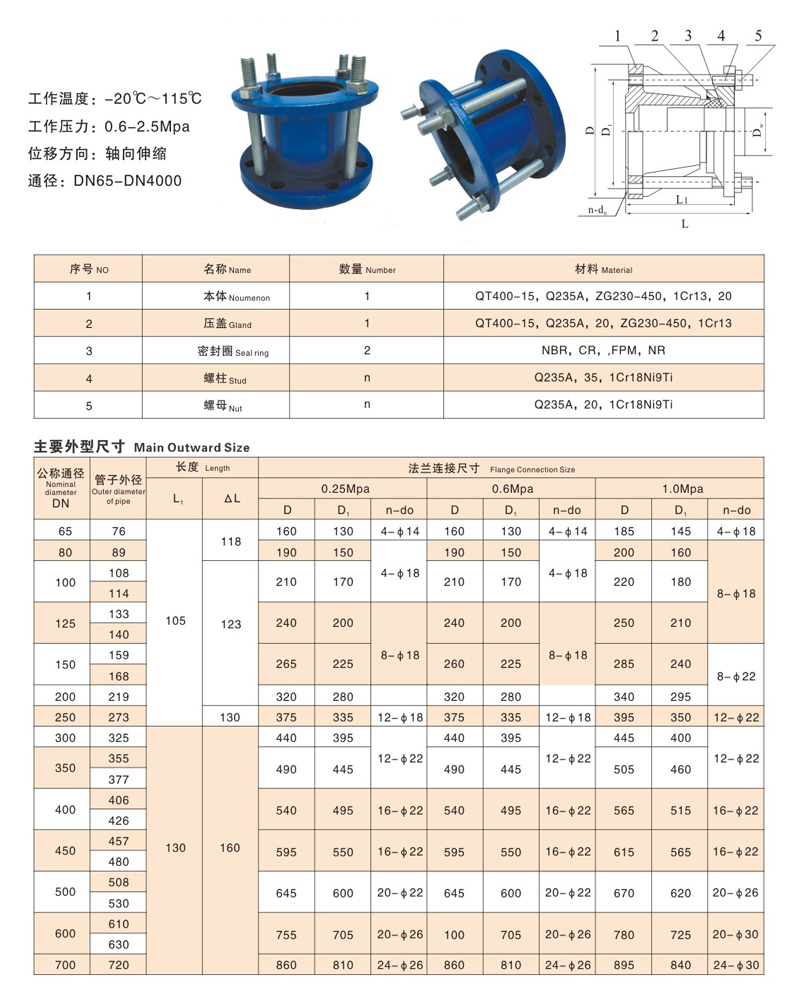

法兰松套补偿接头技术参数：

AF法兰式伸缩接头丨法兰适配器(图6)

法兰式松套伸缩接头安装说明

法兰松套伸缩接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。

伸缩接头由于连接伸缩管或波纹管的温度变化较大，伸缩接头的使用是一种保护措施，伸缩接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。可承受管线的轴向压力。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。
