伸缩接头

  • D型大挠度松套补偿接头
  • D型大挠度松套补偿接头

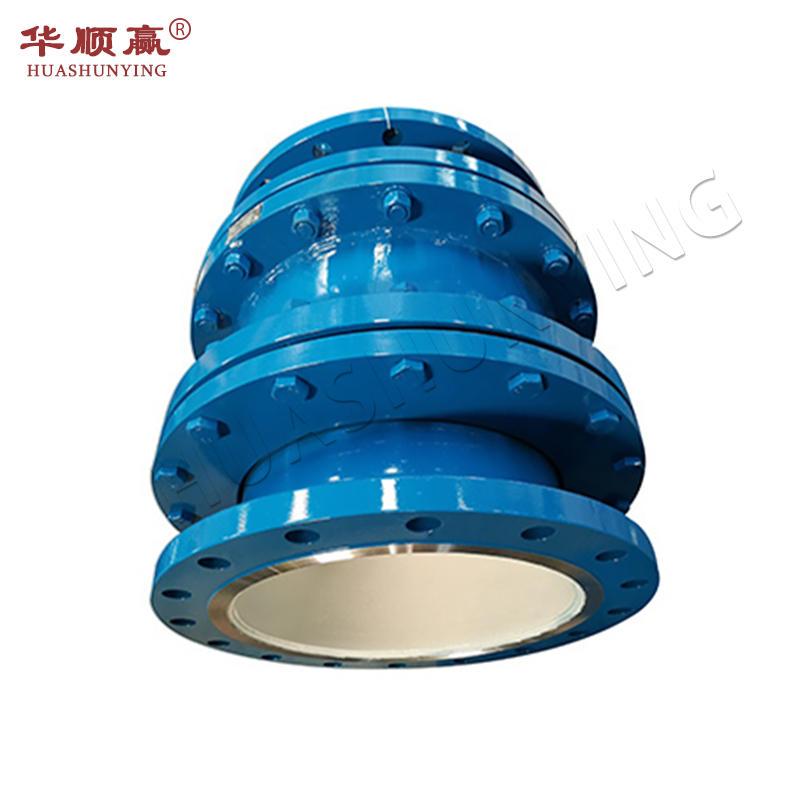

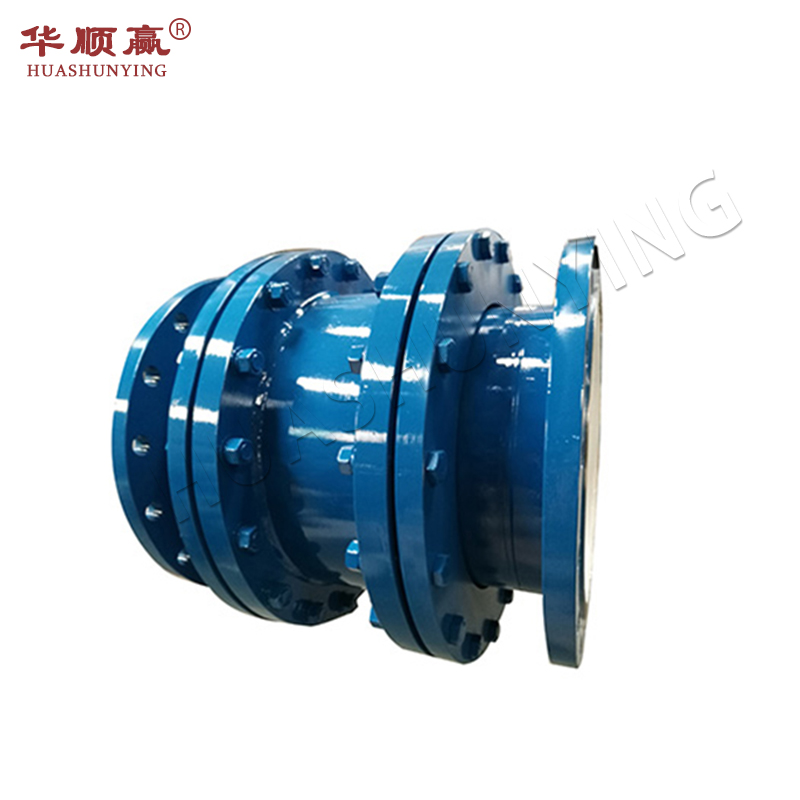

D型大挠度松套补偿接头 D型大挠度松套补偿接头

D型大挠度松套补偿接头

  • 产品简介:大挠度补偿接头采用独特的抗轴力设计,结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量,用于吸收轴向位移和挠度为6°~7°的角位移的管道松套连接的装置。
  • 型号:D型
  • 在线订购

D型大挠度松套补偿接头,包括圆柱状的本体,本体的内部 穿过两个具有法兰的活动短管;在本体两侧的连接端分别与一个压盖用螺栓连接,并用螺母拧紧,本体与压盖的连接面上设有一圈密封条; 本体的两端面内侧分别安 装一个挡圈,所述挡圈套接在所述短管的外侧,并在短管上安装一限位块;挡圈与所述压盖之间安装密封圈,所述密封圈为U型,嵌入压盖内部的矩形槽内,密封圈 与短管 的外壁接触,并且密封圈与短管外壁的接触面为圆柱面,在密封圈内部安装一O型密封条,并在密封圈的上部内表面设有一凸出的唇口,唇口可以防止密封条 从密封圈中脱落,而密封条可以保证密 封圈对短管外壁产生持续的预紧力,进而保证本体与短管内腔的密封性。

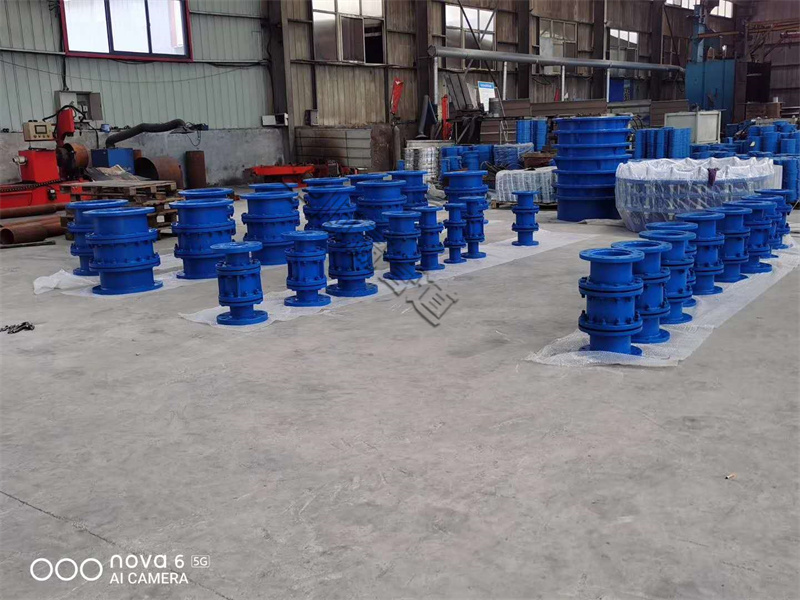

D型大挠度松套补偿接头(图1)

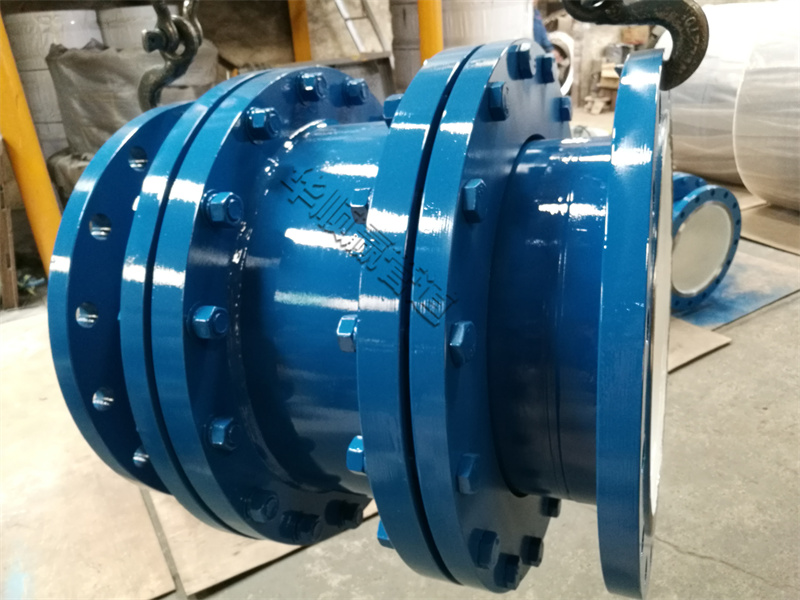

D型大挠度松套补偿接头(图2)

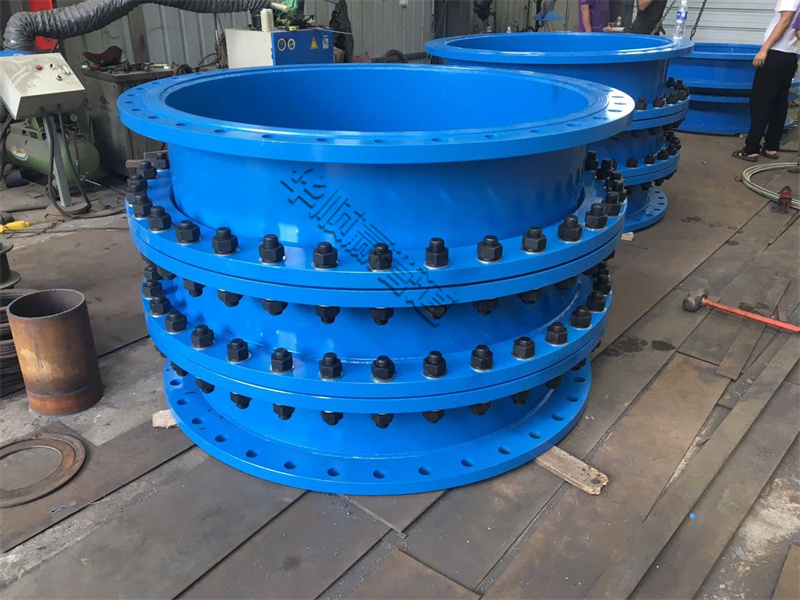

D型大挠度松套补偿接头(图3)

大挠度补偿器接头技术参数:

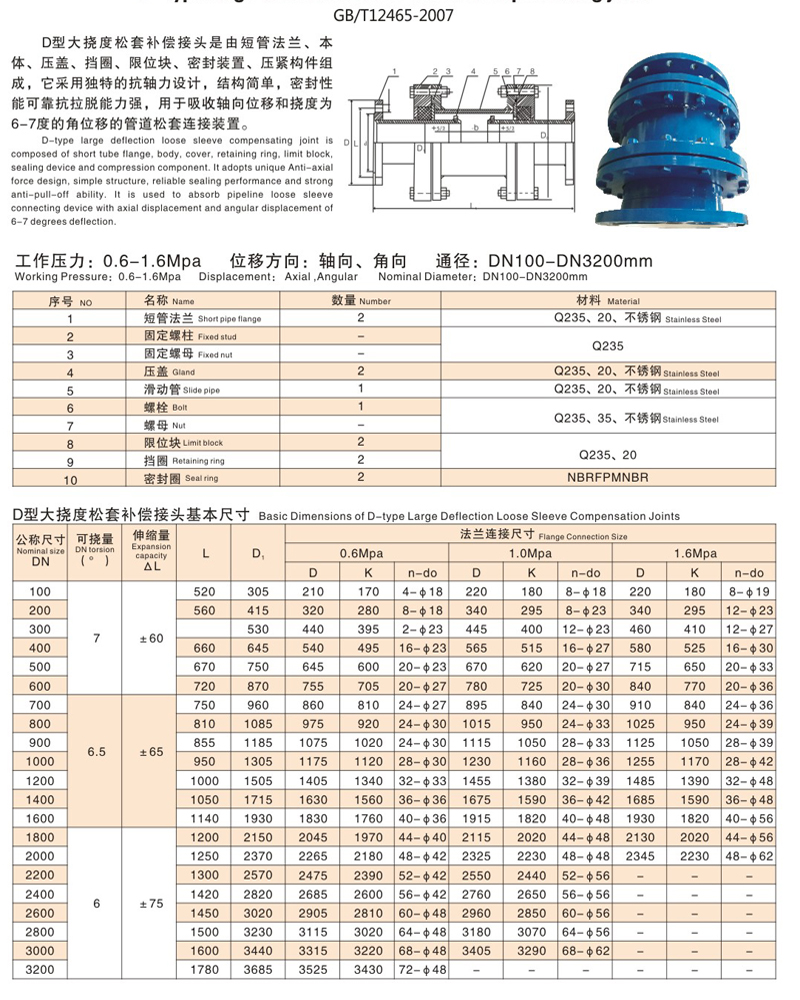

D型大挠度松套补偿接头(图4)

D型大挠度松套补偿接头产品特点:

它采用独特的抗轴力设计,结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量,用于吸收轴向位移和挠度为6°~7°的角位移的管道松套连接的装置。适用于工况恶劣、地形复杂场 合的管线。D型大挠度松套补偿接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸。具有以下作用:补偿吸收管道轴向、横 向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。给长距离管路因温差伸缩起到了很好的调节作用。

华顺赢D型大挠度松套补偿接头优势:

D型大挠度松套补偿接头是在吸收国外的先进技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴力设计,结构 简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量,用于吸收轴向位移和挠度为6°~7°的角位移的管道松套连接的装置。适用于工况恶劣、地形复杂场合的管线。
